什么叫齿轮滚刀?齿轮滚刀切割原理分享

时间 :2021-07-12 作者 : 来源: 浏览 : 分类 :技术文章
齿轮滚刀是依照螺旋齿轮副啮合原理,用展成法切削齿轮的刀具,齿轮滚刀相当于小齿轮,被切齿轮相当于一个大齿轮,如图924所示

齿轮滚刀是按齿轮啮合原理加工工件齿形的一种展成刀具,它相当于一个齿数很少,螺旋角很大的斜齿轮其外貌呈蜗杆状。齿轮滚刀的两侧刀刃是前面与侧铲表面的交线,它应当分布在蜗杆螺旋表面上,这个蜗杆称为滚刀的基本蜗杆。




  齿轮滚刀切割原理

  齿轮滚刀是依照螺旋齿轮副啮合原理,用展成法切削齿轮的刀具,齿轮滚刀相当于小齿轮,被切齿轮相当于一个大齿轮,如图9-24所示。齿轮滚刀是一个螺旋角β0很大而螺纹头数很少(1~3个齿),齿很长,并能绕滚刀分度圆柱很多圈的螺旋齿轮,这样就象螺旋升角γz很小的蜗杆了。为了形成刀刃,在蜗杆端面沿着轴线铣出几条容屑槽,以形成前面及前角;经铲齿和铲磨,形成后刀面及后角。

  齿轮滚刀分类

  按照加工性质分为:精切滚刀,粗切滚刀,剃前滚刀,刮前滚刀,挤前滚刀,和磨前滚刀。

  按结构分为:整体滚刀,焊接式滚刀,装配式滚刀。



            东莞精杰机电公司拥有自主品牌ThreeY.SaY(YYY),客户群体含各行业领域,例如:CNC加工中心机,木工机,机械手,机器人,电池设备,龙门铣床,玻璃机械,自动化设备,自动化上下料机,半导体设备等行业,产品销往多个国家和地区,得到新老客户高度认可和好评。

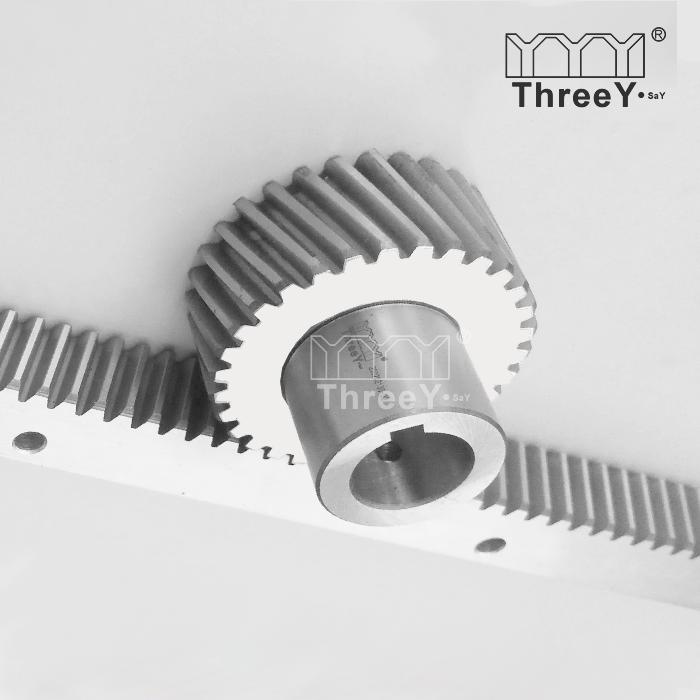

            ThreeY.SaY(YYY)品牌意义:三个YYY首尾相连,代表着齿条可以一支支无限长度对接,对接处精度误差可以忽略不计。品牌创立四十多年来,产品主要以精度高,使用寿命长,性价比高而赢得客户的信赖与支持!
