齿轮齿条相比皮带传动、梯形传动的优点

时间 :2020-05-08 作者 : 来源: 浏览 : 分类 :技术文章
齿轮齿条传动适合大行程,高精度, 大扭矩传动。在数控机床, 自动化领域使用非常广泛。 与传动的皮带传动,以及梯形丝杠传动相比,有什么优点呢?

齿轮齿条传动适合大行程,高精度, 大扭矩传动。在数控机床, 自动化领域使用非常广泛。 与传动的皮带传动,以及梯形丝杠传动相比,有什么优点呢?

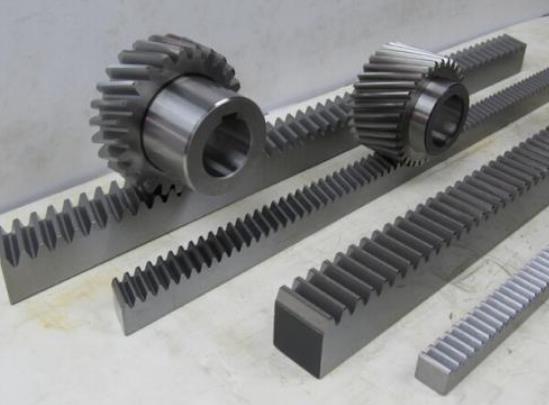

随着 FM 齿条现代加工方式的逐渐进步, 使得齿条的模数分布范围非常广, 最小可以达到 M0.5 ,而最大可以达到 M12 ,精度最高可以到 DIN5 级精度。齿条材料分为 SC45 、42CrMu 、40Cr. 表面淬火处理。所有面精密磨制。 而齿条传动扭矩从 1NM-100000NM. 这样,不仅可以在玻璃机械,机械手这样的超轻设备上使用,并且还可以在轮船提升机,重型卧车,数控加工中心,龙门加工中心等场合使用。DIN6 级的磨制齿条,定位精度可以达到 0.036mm/ 米。这样的精度,是普通的梯形丝杠无法达到的。并且,丝杠的传动长度有限,一般超过 10 米,就无法使用丝杠。而齿条,可以对接,中间预留调整间隙,可以无限长度对接。齿轮齿条,承载力大,传动精度较高,可达 0.036mm ,可无限长度对接延续,传动速度可以很高。


同步带,承载力较大,负载再大就要加宽皮带,传动精度较高,传动长度不可太大,否则需要考虑较大的弹性变形和振动,传动距离大尤其不适合精确定位、连续性运动控制,如大版面数控设备的 XY 轴,但是可用于伺服电机到传动齿轮或伺服电机到丝杠的短距离传动。优点:短距离传动速度可以很高,噪音低。典型用途 :小型数控设备、某些打印机 梯形丝杠,


(1)普通梯形丝杠可以自锁, 这是最大优点, 但是传动效率低下, 比上述二者低许多,所以不适合高速往返传动。缺点是时间久了传动间隙大,回程精度差,用在垂直传动较合适。


(2)滚珠丝杠不能自锁,传动效率高,精度高,噪音低,适合高速往返传动,但是水平传动时跨距大了要考虑极限转速和自重下垂变形, 所以传动长度不可太大, 要么改用丝母旋转丝杠不动,但还是不能太长,要么就用齿轮齿条。
